スナップリング各種

スナップリング

スナップリング

主な用途
  • 機械類全般
  • 各種バルブ
  • 各種光学機器
  • 弱電製品
  • 自動車産業
  • 工作機械
  • 建設産業
  • 一般産業機械
IWATA製スナップリングの特色
<特色その1 : 確かな品質と豊富な販売実績>

磐田電工が規格化(IWT規格)を行ってから50余年を経過しています。
永年の経験に基づく高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品をご提供しています。 特に、数PPMといった厳しい品質が求められる自動車業界や精密モータ産業等で磐田電工の確かな技術と品質が認められています。

<特色その2 : 幅広いラインナップ>

磐田電工独自規格(ほぼDIN規格に準拠)に基づき、幅広いラインナップを用意していますので、お客さまの用途や目的に合致した製品をご提供できます。
お客様オリジナル仕様の試作から量産まで対応、供給可能です。

<特色その3 : 組立工程を考慮した弊社独自のレールパック>

IWT規格E型リング、CE型リング および JIS規格E型リングは、各スナップリングを整列しレール内径を専用レールに通しパックされており、在庫管理はもとより専用工具(ディスペンサー)を使用することにより取り出し・組み付けが容易にでき、 組立工数の削減が可能です。

※各リングでレール入り数が異なりますので御注意下さい。

規格 品名 入り数
IWT E-001 〜 E-20 1000
IWT E-24 〜 E-32 500
IWT E-37 〜 E-74 300
IWT E-80 250
IWT CE-3 〜 CE-8 500
JIS E-0.8 〜 E-2.5 1000
JIS E-3 〜 E-5 500
JIS E-6 〜 E-8 300
このような課題を解決できます
  • 軸径1㎜以下に合う極小トメワを探している。
  • 寸法的にはJIS規格が使えるがスラスト荷重が、もう少し欲しい。
  • スラスト荷重が低い為、溝を切らなくても良い製品が欲しい。
用途一覧
各種家電 ノートPC
携帯電話
エアコン
各種モータ 各種モータ
NC装置
ロボット
各種コントローラ
一般産業機械用 エアアクチュエータ
ロボット
油圧・空圧ポンプ
遠心分離機
各種シリンダー
施錠
医療機器
各種センサー
各種抵抗器
各種メーター
プリンタ、スキャナ、複合機
自動ドア
計量器
時計
輸送関連 燃料機器
各種クラッチ
電装機器
キャブレタ
光学機器 デジタル一眼レフカメラ
顕微鏡
望遠鏡
各種装置 半導体製造装置
半導体検査装置
規格一覧
<軸用>

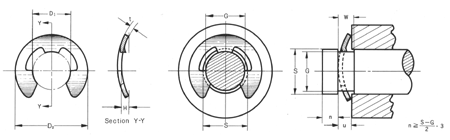

E スナップリングE 標準材質
SK85M
又はSK85,
ステンレス
(SUS304)


PDF規格表
CE スナップリングCE 標準材質
SK85M
又はSK85


PDF規格表

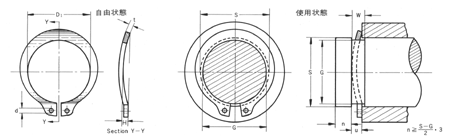

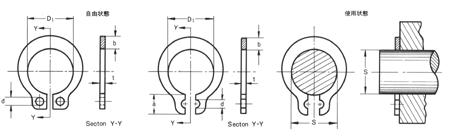

G スナップリングG 標準材質
SK85M
又はSK85
(軸用C型)


PDF規格表

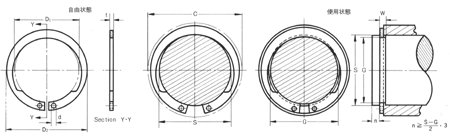

GV スナップリングGV 標準材質
SK85M
又はSK85


PDF規格表

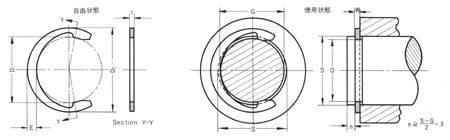

SE スナップリングSE 標準材質
SK85M
又はSK85,
ステンレス
(SUS304)


PDF規格表
GS スナップリングGS 標準材質
SK85M
又はSK85


PDF規格表
<穴用>

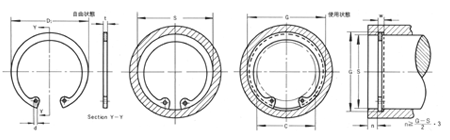

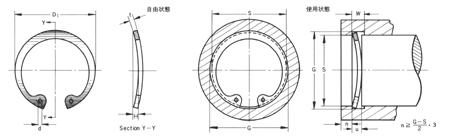

O スナップリングO 標準材質
SK85M
又はSK85
(穴用C型)


PDF規格表

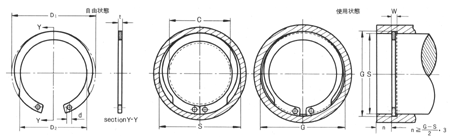

OV スナップリングOV 標準材質
SK85M
又はSK85


PDF規格表

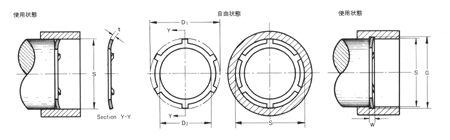

SI スナップリングSI 標準材質
SK85M
又はSK85,
ステンレス
(SUS304)


PDF規格表
<湾曲型 軸用・穴用>
BE スナップリングBE 標準材質
SK85M
又はSK85


PDF規格表
BG スナップリングBG 標準材質
SK85M
又はSK85


PDF規格表
BO スナップリングBO 標準材質
SK85M
又はSK85


PDF規格表
