皿ばね

皿ばね

皿ばね

皿ばね

皿ばね

主な用途
  • 各種バルブ
  • 産業機械
  • 弱電製品
  • 一般産業機械
  • 工作機械
  • 輸送機器
IWATA製皿ばねの特色
<特色その1 : 幅広いラインナップ>
  • 1. JIS規格、IWT規格の2規格を保有
  • 2. 140種類の豊富な製品ラインナップ
  • 3. ベアリング予圧専用皿ばね(BDタイプ)を供給
  • 4. お客様オリジナル仕様の試作から量産まで対応可能

直列・並列の組合せにより、必要な荷重負荷能力を限られたスペースで実現します。
バネスペースがあまりにも限定的であったため、他バネ製品では実現出来ない荷重負荷能力を磐田電工の皿ばねが解決した実績が多数あります。幅広いラインナップの中から最適な組合せを実現して下さい。

<特色その2 : 高い耐磨耗、耐衝撃性と耐力>
  • 1. SK85M又はSK85、SUP10を採用しているため、他の炭素鋼と比較して耐磨耗性、耐衝撃性、耐力に優れた商品を幅広い分野へ供給しています。
  • 2. 限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍しています。

※ SK85M又はSK85とは?
炭素工具鋼 … 炭素含有量が高い材料です。
炭素量が多いほど熱処理後に高い耐磨耗性を得る事が可能です。

※ SUP10とは?
ばね鋼 … 結晶粒が細かい金属構造の為、靭性(ねばり強さ)が高い材料です。
靭性が高い分、耐衝撃性に優れており、SUP10は板厚(t)4以上の皿ばねに採用。

<特色その3 : 好荷重安定性>

L、H-31.5以上の製品はレース加工を施し、座りの安定性と摺動性を向上させ、耐力を確保しています。

このような課題を解決できます
  • コイルスプリングを使用しているが、よりコンパクト設計にしたい…。
  • 高速回転体に使用したいが、どんな皿ばねを使用したら良いか分からない…。
  • 荷重計算が分からないまたは面倒だ…。
  • ストロークが欲しいが、最適な皿ばねの組み合わせが分からない…。

磐田電工は設計の お手伝いを致します!荷重計算、ユニット仕様をヒアリングさせていただき、磐田電工が最適な皿ばね仕様をご提案、皿ばねを組み合わせた状態で納品いたします!

用途一覧

下記にない用途への応用も、様々な実績がありますのでご相談ください

デジタル家電 デジタル一眼レフカメラ
ノートPC
携帯電話
工作機械用部品 チャック装置
マシニングセンター
平面研磨機
射出成形機
ロボット
NC装置
一般産業機械用 エアアクチュエータ
ロボット
油圧・空圧ポンプ
プレス
遠心分離機
駐車場装置
水門
遠心分離機
繊維機械
各種シリンダー
各種クラッチ
輸送関連 デスキーリフト・ゴンドラ
チェーンブロック
エレベーター
製鋼設備 切断機
製鉄機械
鋳鍛設備
連続鋳造設備
プレス
建設・免震 制震・免震・防震
制震装置支承構造物
各種装置 半導体検査装置
ボールネジ試験装置

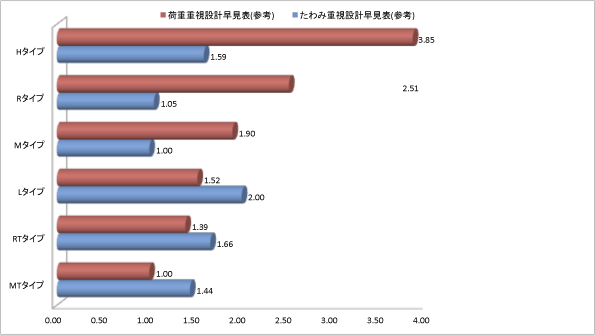

荷重&たわみ比率早見表(参考)

荷重&たわみ比率早見表(参考)

  • ※ 荷重=MTタイプを1とした時の参考値です。
  • ※ たわみ=Mタイプを1とした時の参考値です。
  • ※ 実際の設計にあたっては、実際の荷重タワミ量を基に設計を御願い致します。
使用例
ペアリング外輪・内輪用
ペアリング外輪・内輪用
二重ボール・シール・バルブ
二重ボール・シール・バルブ
安全ボール・バルブ
安全ボール・バルブ
ボール・ラッチ・滑りギヤー
ボール・ラッチ・滑りギヤー
小型ディスク・ブレーキ
小型ディスク・ブレーキ
電磁クラッチ横断面図
電磁クラッチ横断面図
コンパウンド・金型
コンパウンド・金型
ターレット・パンチ・プレス用金型
ターレット・パンチ・
プレス用金型
ダイ・クッション
ダイ・クッション
穴抜きパンチ・ユニット
穴抜きパンチ・ユニット
ベルビル・スプリング・ワイヤークランプ装置
ベルビル・スプリング・
ワイヤークランプ装置
ベルビル・スプリング免震装置
ベルビル・スプリング
免震装置
ベルビル・スプリング防振装置
ベルビル・スプリング
防振装置
免震ダンパー横断面図
免震ダンパー横断面図
鉄骨橋梁防振装置
鉄骨橋梁防振装置
