一貫生産体制

金属プレス加工から塗装まで

金型は勿論、塗装治具・マスキングなど、すべて社内設計からの設備内作。
対応の幅が違います。

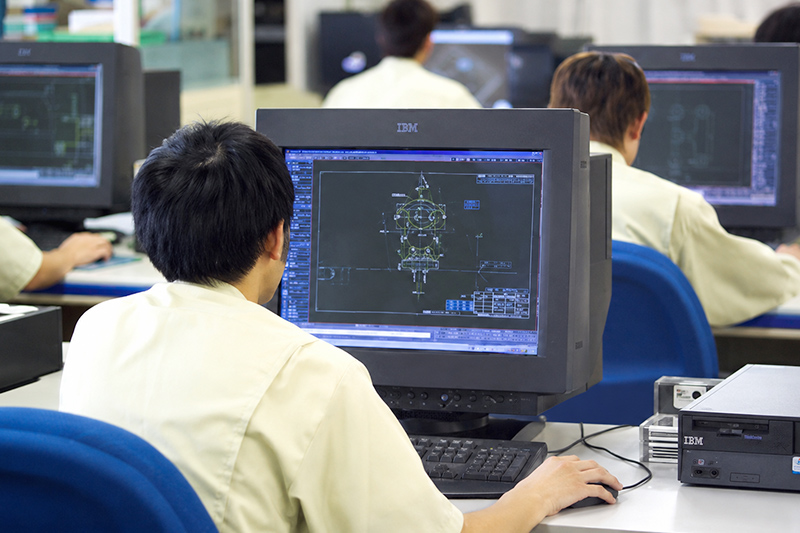

精密金型、塗装治具、マスキング設計

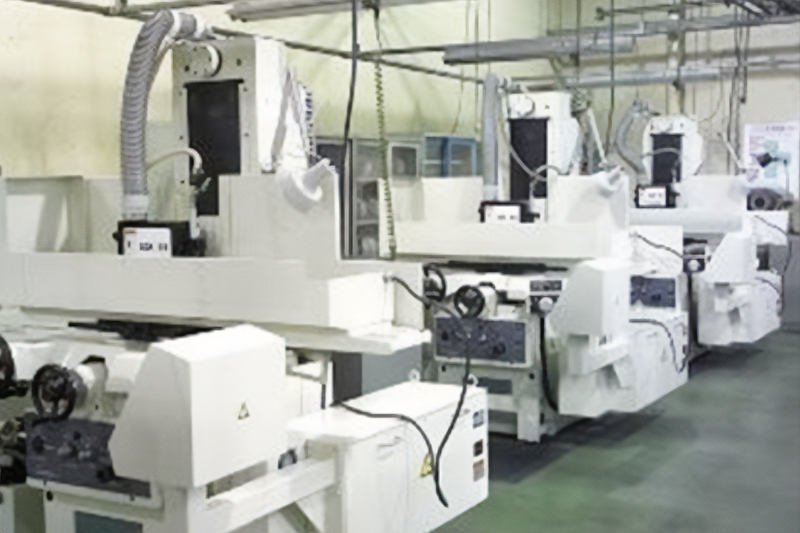

金型部品社内製作

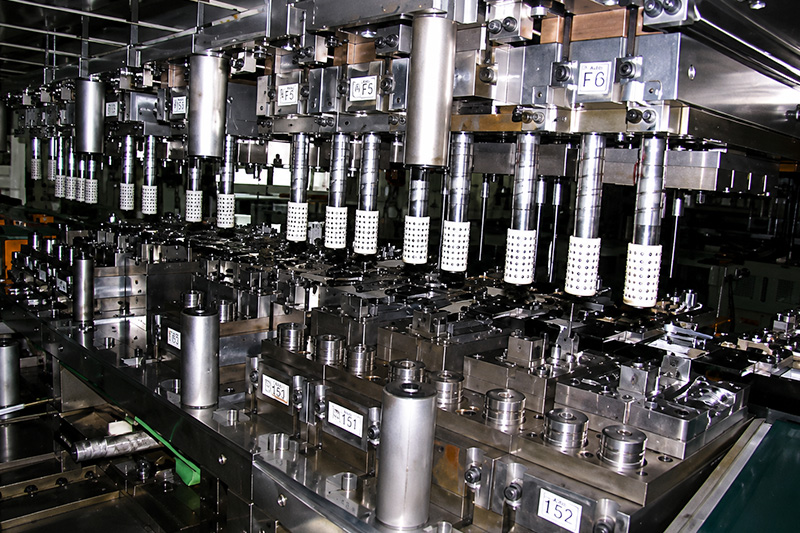

順送用精密金型

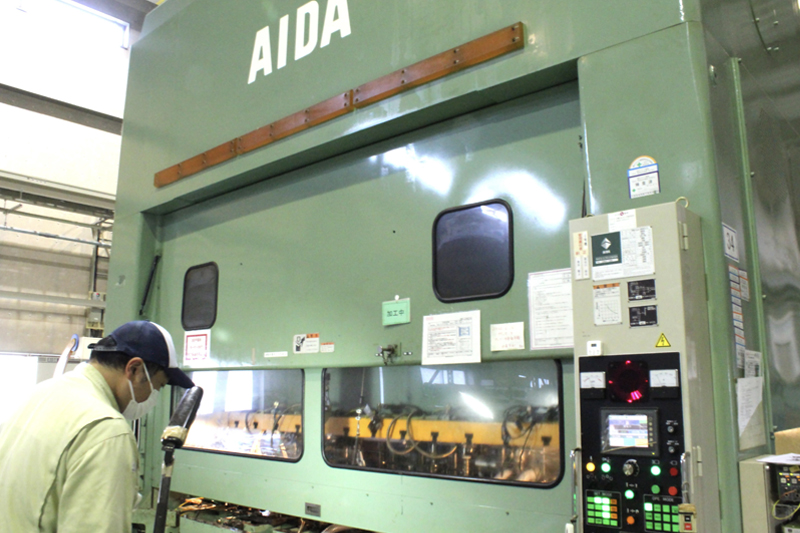

順送プレス加工

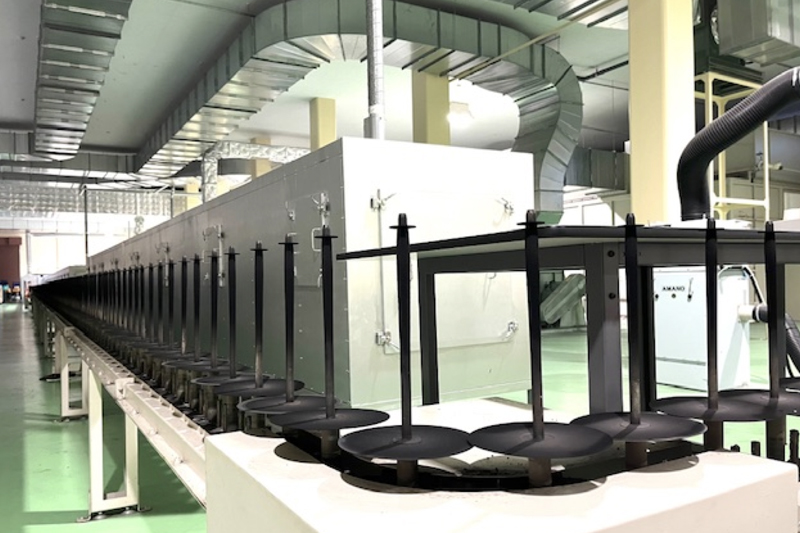

塗装ライン

一貫生産

設計・起工

生産

金属加工

二次加工

美粧・塗装

検査

塗装品外観
検査など

開発

カスタム製品開発は全ての部門にまたがって

CUSTOM

カスタム対応

例えば、豊富なプレス技法、二次加工（精度仕上げ、表面仕上げなど）よりいくつか掛け合わせ、同じ機能の最終部品を切削品よりも早く安く供給。ご要望により、さらに美粧・塗装加工も。これも豊富な種類から。

二次加工技術

表面処理・加飾処理

塗装

各工程のリンクから、可能な技法の詳細をご確認いただけます。

図は左右にスクロールしてご覧いただけます

I.W.Tでできること〜プレス品ならI.W.T〜

美粧、機能塗装、
潤滑、導電表面処理塗装、
月産1KKユニットの実績

2次加工

例えば＞ 3m金型

薄物

複雑形状、板厚＜0.1mm、
超薄ステンレス加工（t0.02mm）、
板厚以下の穴径加工など

多段曲げステージ
板厚＞8mm

厚物

普通鋼、ステンレス、銅、アルミ、
チタン、各種合金材、その他金属材幅広い材料選択ほぼ全て
の材料板厚＞5mm超硬度
アルミ加工

プレス技術 I.W.Tのベース技術

MARKET

適用市場

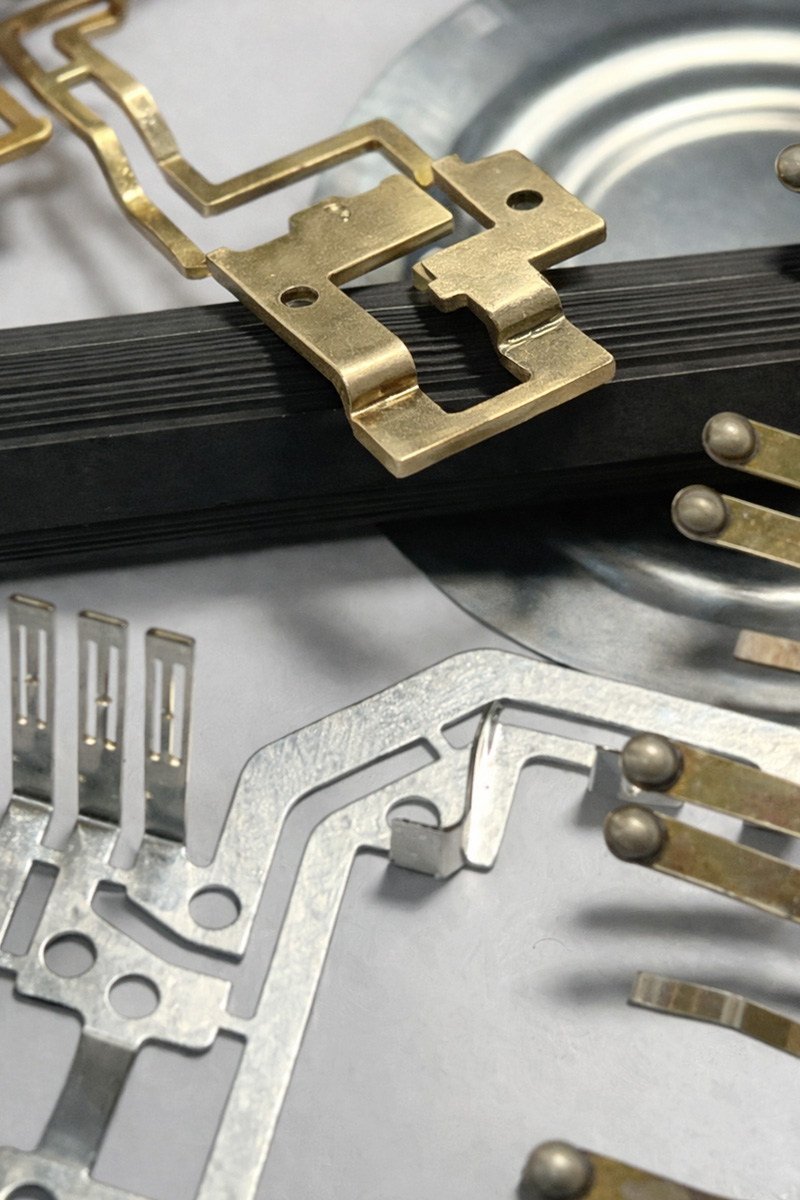

自動車関連

精密ギア

かみ合わせ精度も0.02mm以下でなど

燃料系製品

射出部保持機構

空調系製品

空調用ダイアフラムなど

照明系製品

配線ケーブル保持用

電装ユニット

切片形状（コンタクト部）含む薄板複雑抜き、曲げ

自動運転サポート製品（ADAS関連）

車載用ステレオカメラ、レンズ取り付け部にウェーブワッシャー、耐振動対策、ユニットボックス筐体のパネル、アルミ材に反射防止のための特殊黒色塗装
施して。

半導体産業

製造装置

ユニット支持機構部品、基部ダンパー部

半導体出荷検査装置

加速試験機、バーンインソケットの基部強化用厚板
またはそれら固定用の複合構造枠

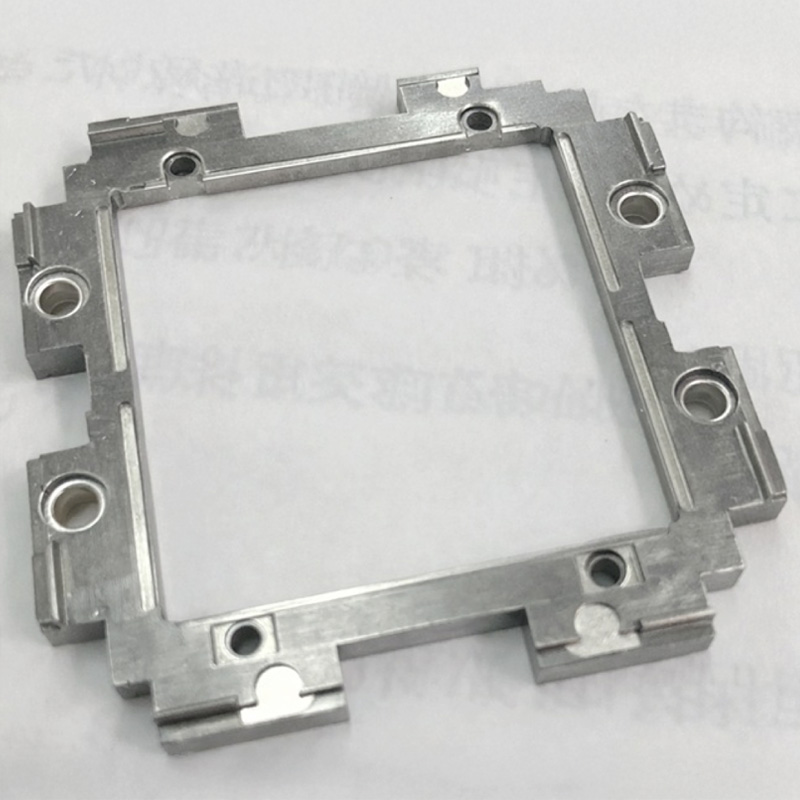

写真は、バーンインソケットのフレーム、インサート成形により
プローブピン保持部を生成

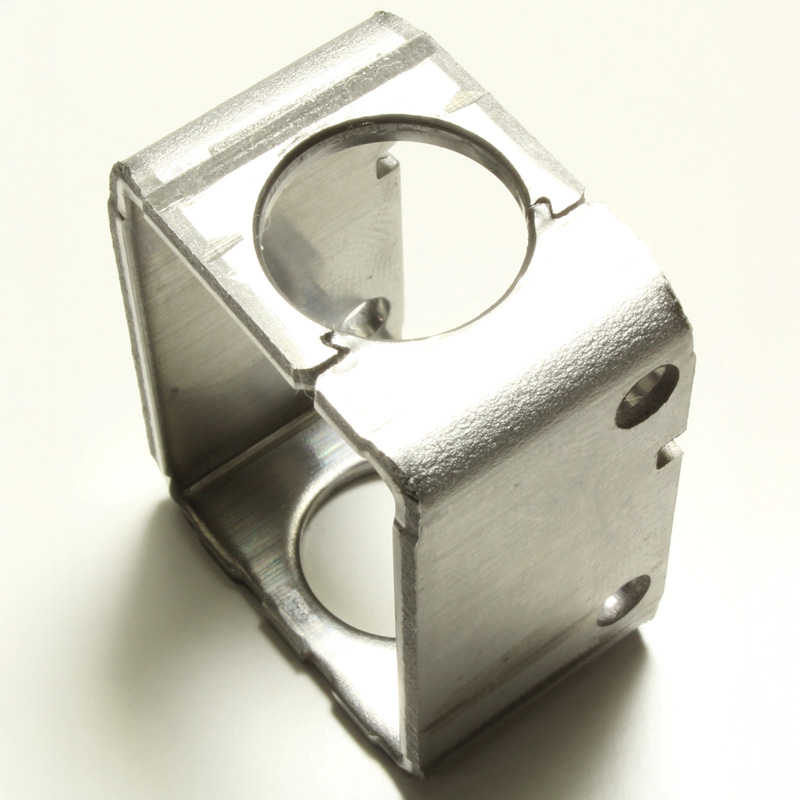

FA機器

各種内部機構品

制御用モジュール格納用の絞り加工ボックスカバー、制御用電磁コイル保持フレームなど

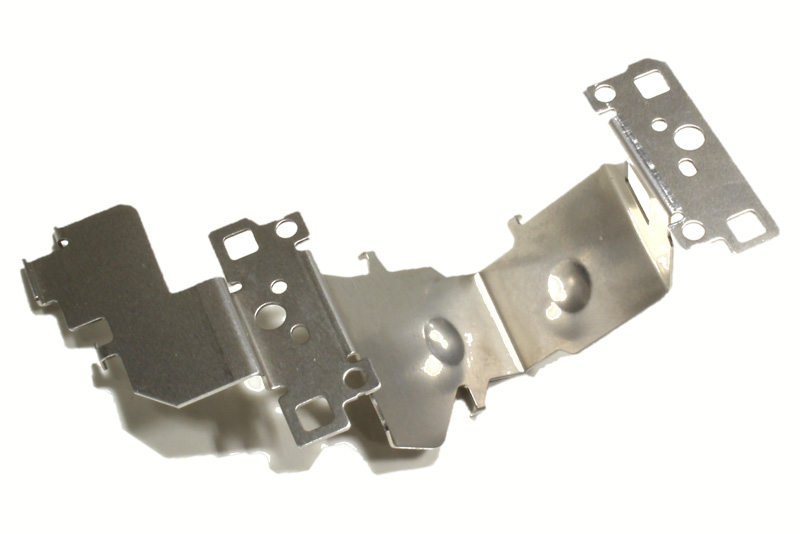

ハンディデバイス（手のひらサイズ各種製品）

光学機器

一眼レフ、レンズ周り含め、デジカメなどカメラ全般、内部の超薄板
精密構造体、筐体製造＋塗装の技術など

情報機器

コネクター端子、グランド、固定用メタルペグ、ヨーク部品など

通信端末

筐体製造＋各種の外部美粧・塗装加工など

レジャー

釣り具、ロッドガイド、リール、内部精密加工部品、外装塗装など

薄物・精密加工
厚物加工処理
多段プレス加工
二次加工処理
表面処理・
加飾処理技術

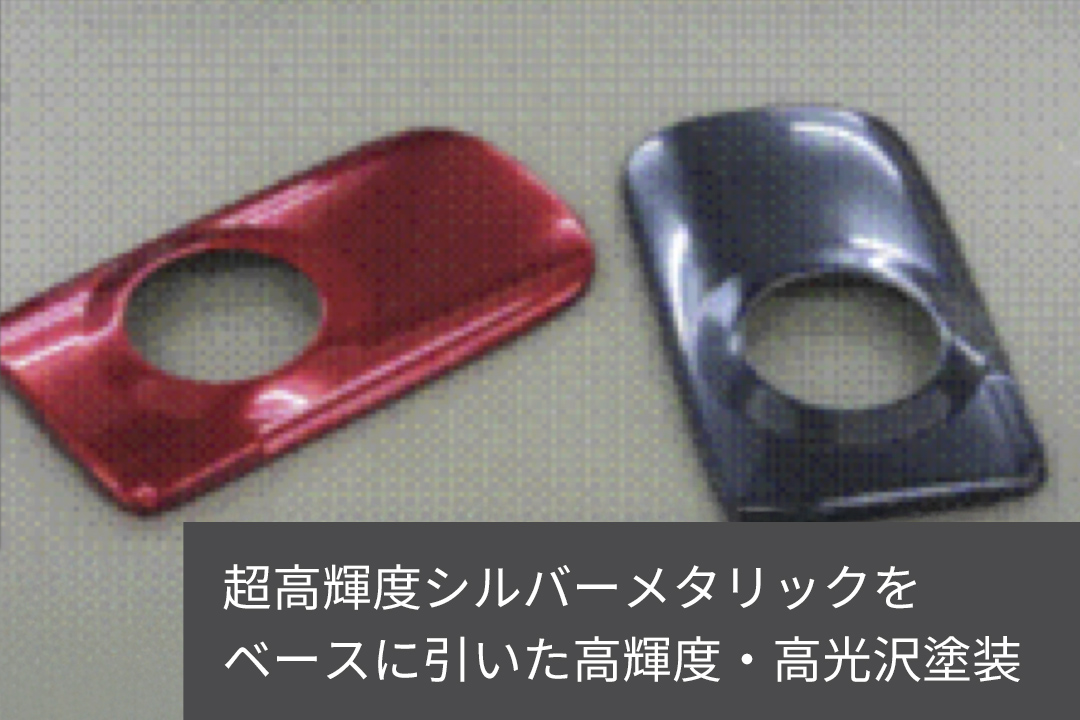

塗装技術

PRECISION

薄物・精密加工

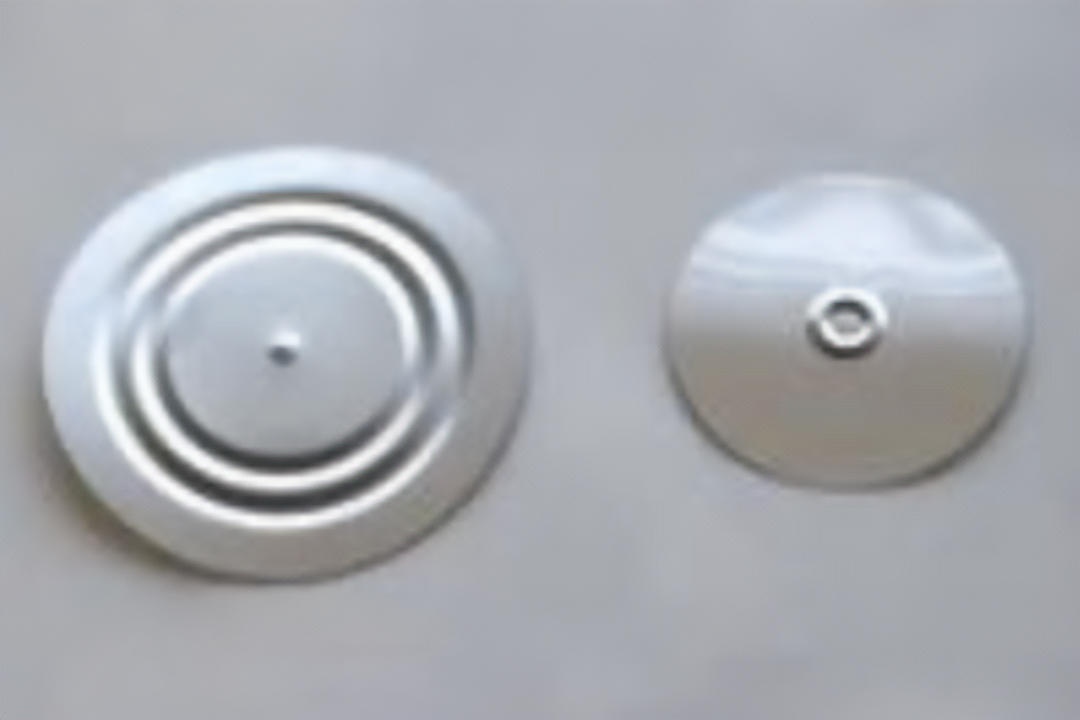

バルブ用ダイアフラム
- SUS材 0.1mm厚

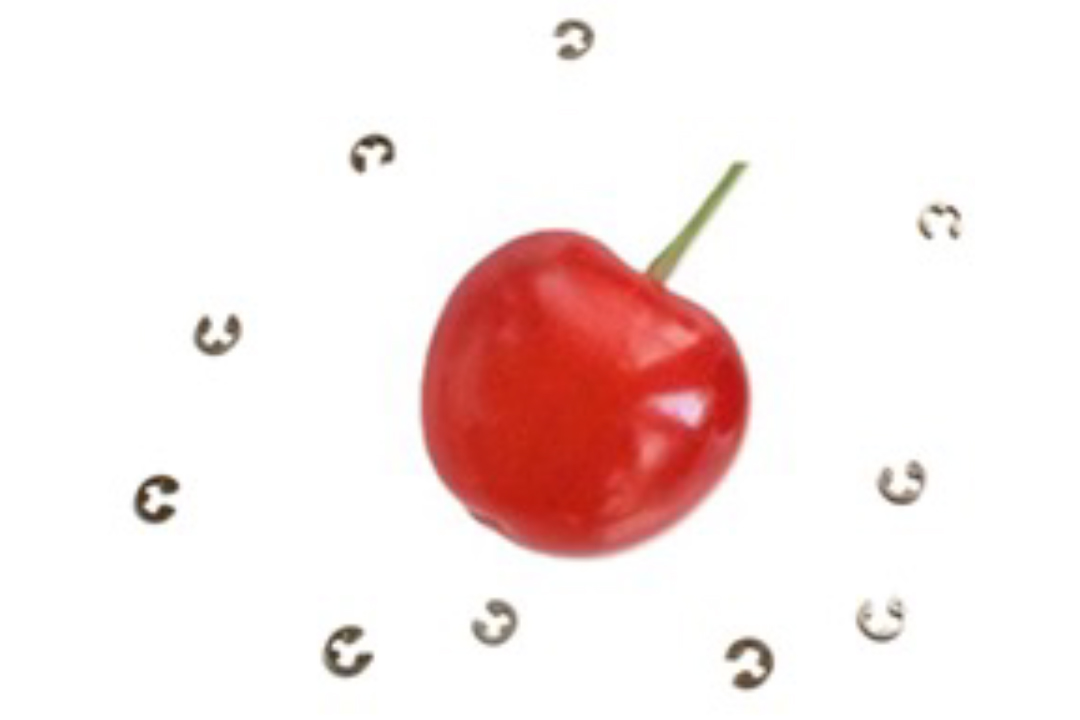

スナップリング
- サイズが米粒以下のE型軸用も
  （外径/内径　1.3 / 0.6mm、板厚　0.2mm）
※図のものは外径３㎜

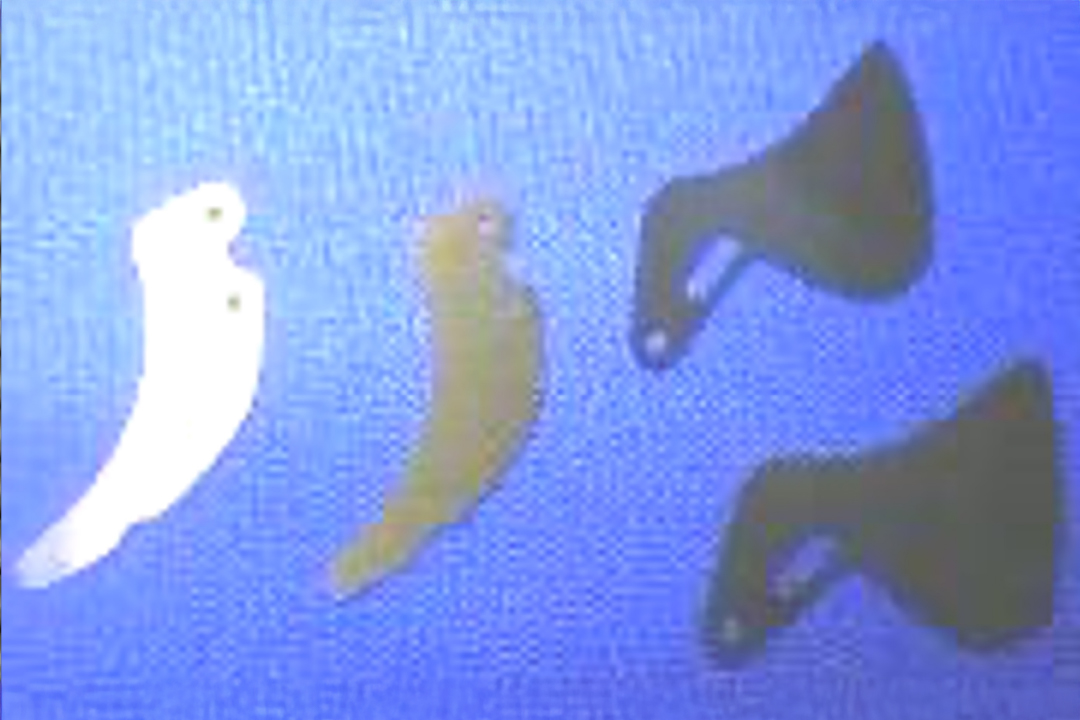

SK材、0.04mm厚
- カメラ、シャッター部品
- 開閉羽刃の一枚一枚

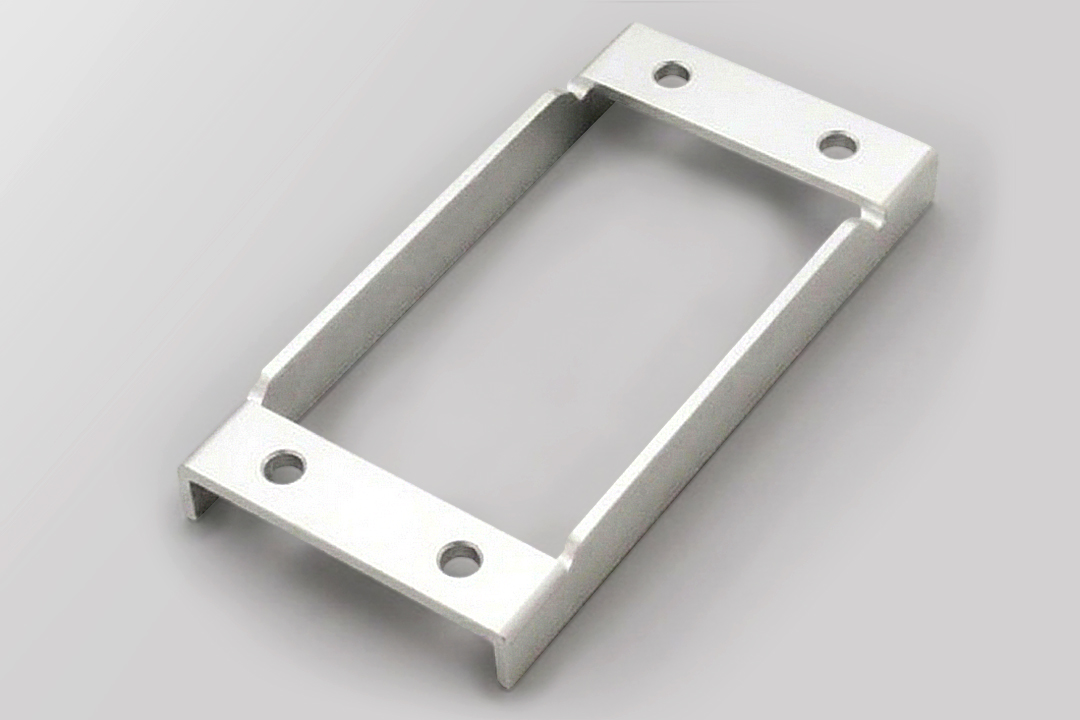

HEAVY GAUGE

厚物加工処理

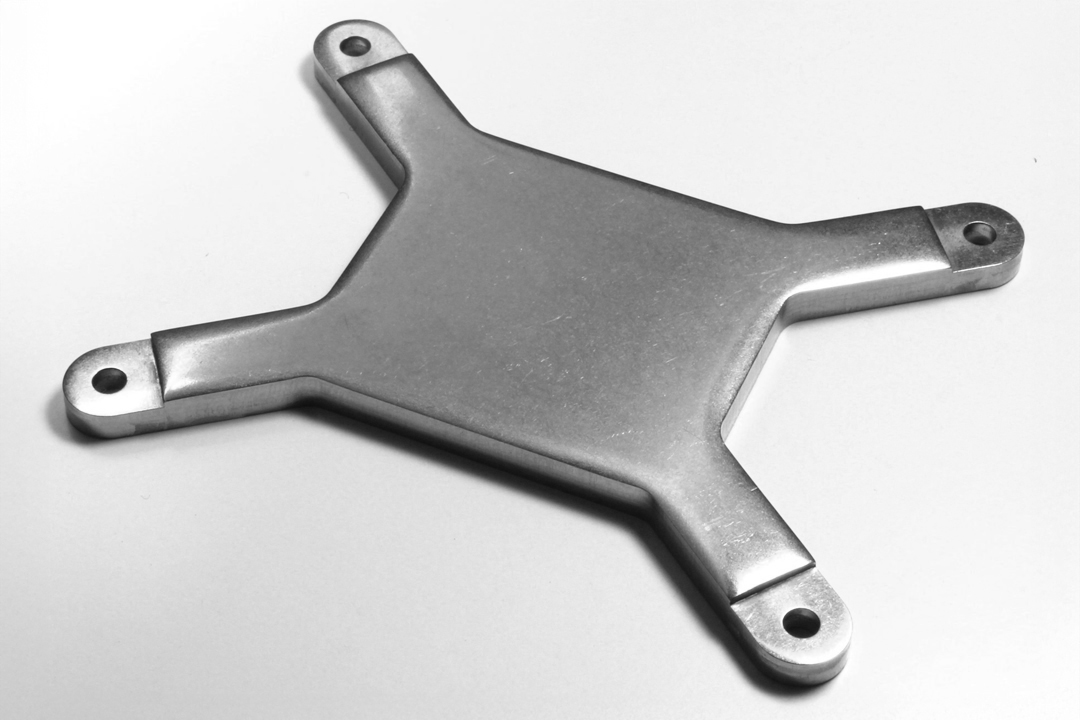

4mm厚
- 製品例　ネジ留め部つぶし 2.9mmH

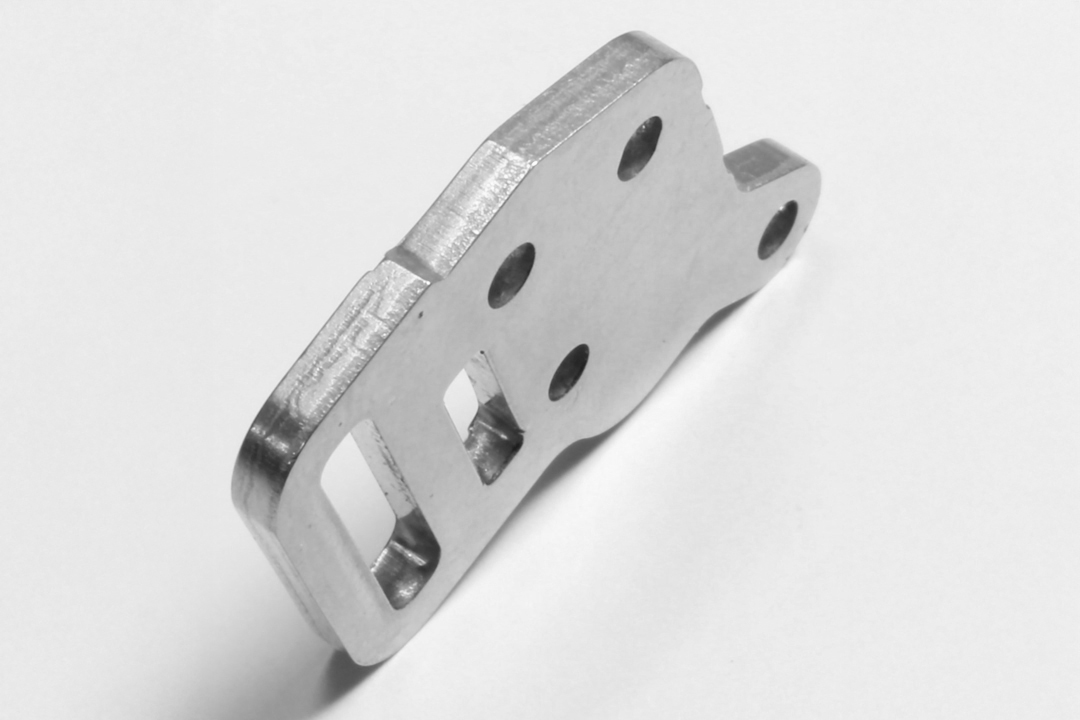

2mm厚
- 端面にシェービング加工も適用可

MULTI-STAGE

多段プレス加工

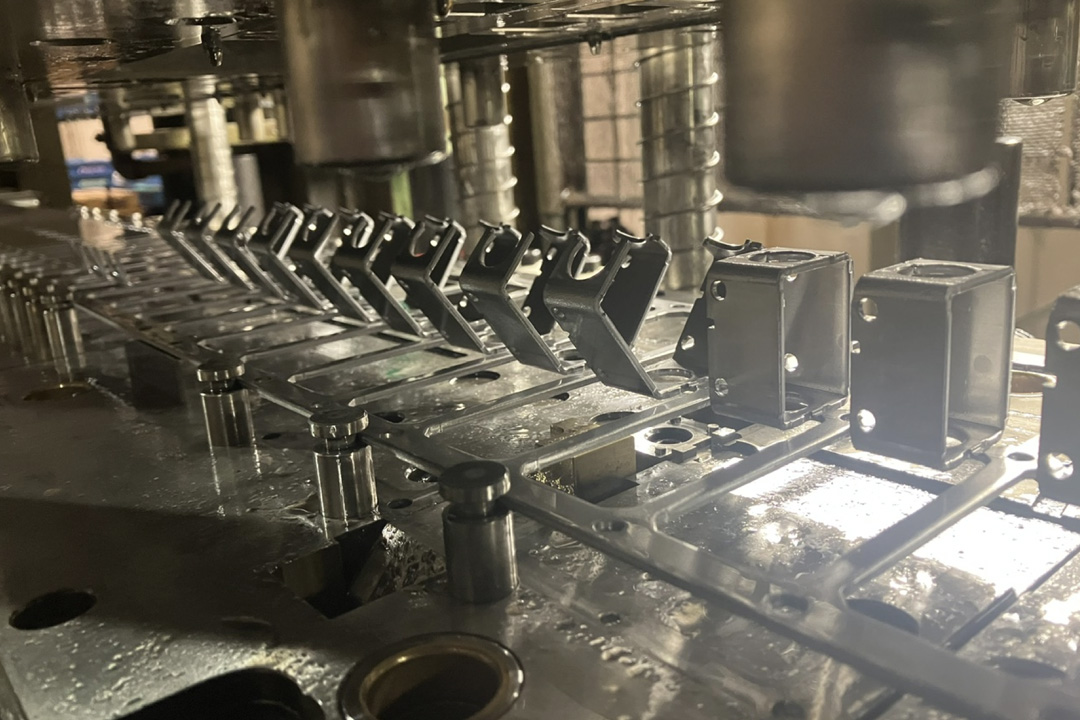

多段プレス
- 曲げも、より細分化で最終精度高く

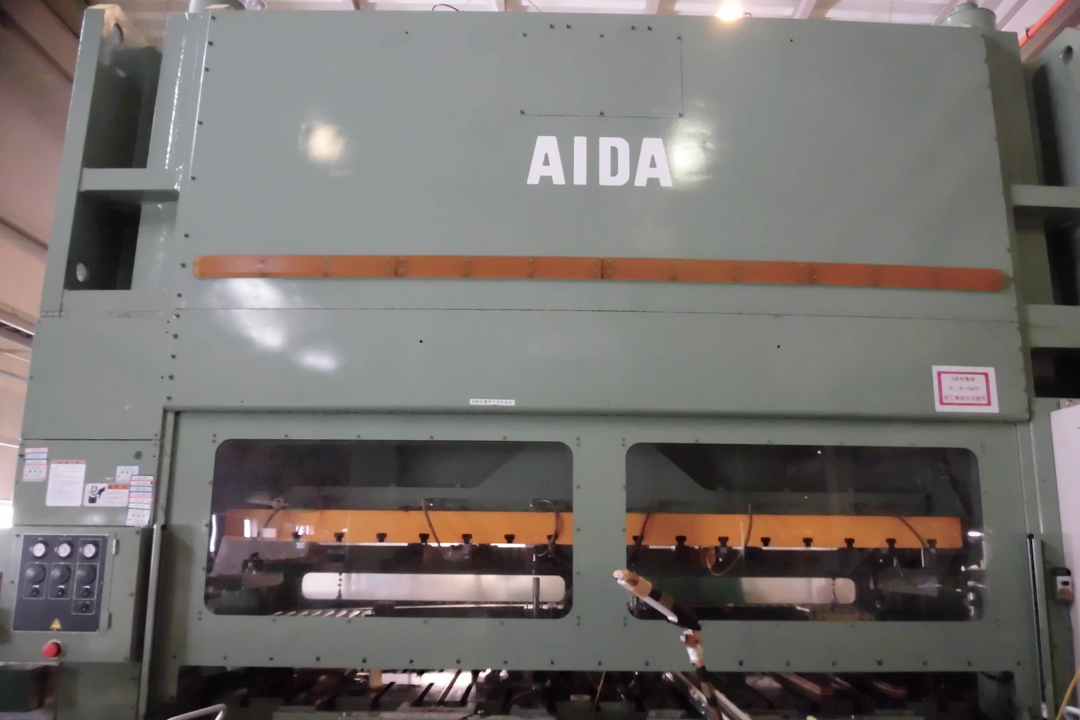

大型プレス
- 金型長３ｍ超

SECONDARY

二次加工処理

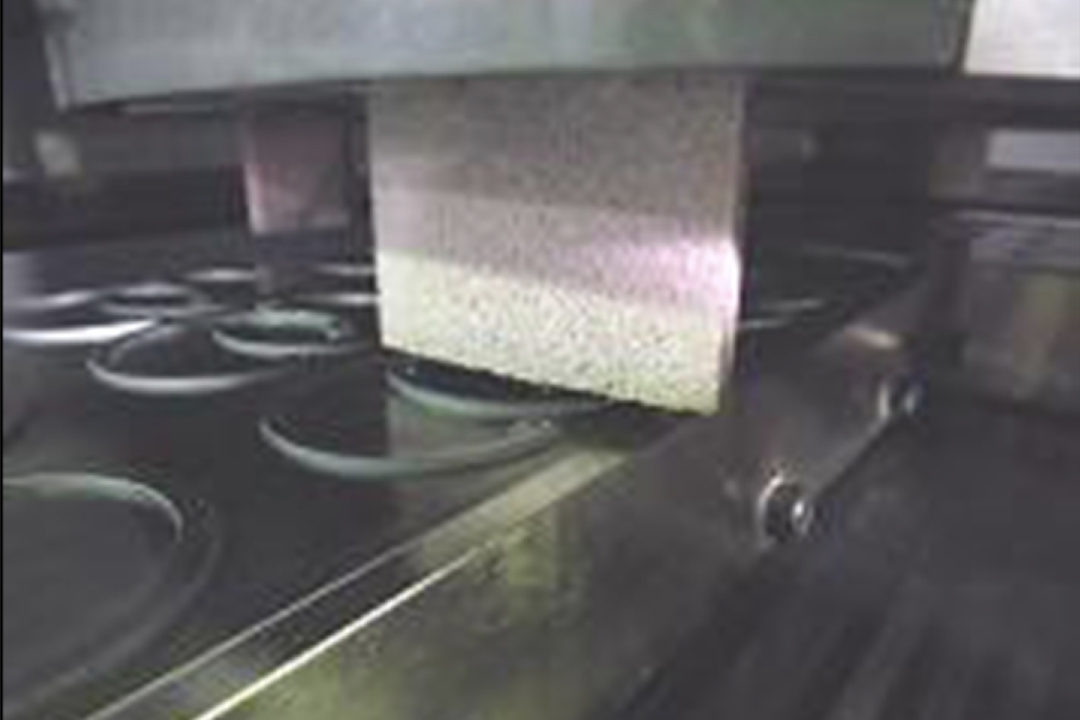

極細厚み公差（NCフライス加工）
- 精度　±0.01mmまで
- サイズ、最大200φまで
※アルミ材での摘要につきましては営業にご相談ください。

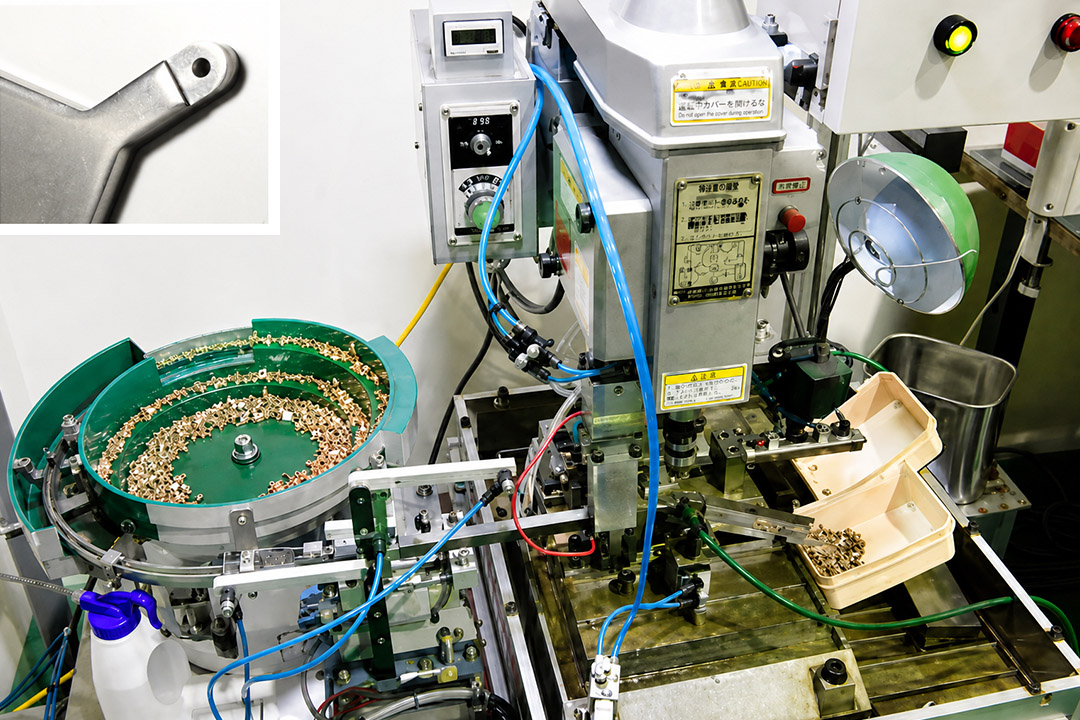

自動タップ機
- 端面つぶし加工（例 4㎜厚を2.9mmに）とも
  合わせ
- ご指定の部位に、ご指定のピッチ、深さにて

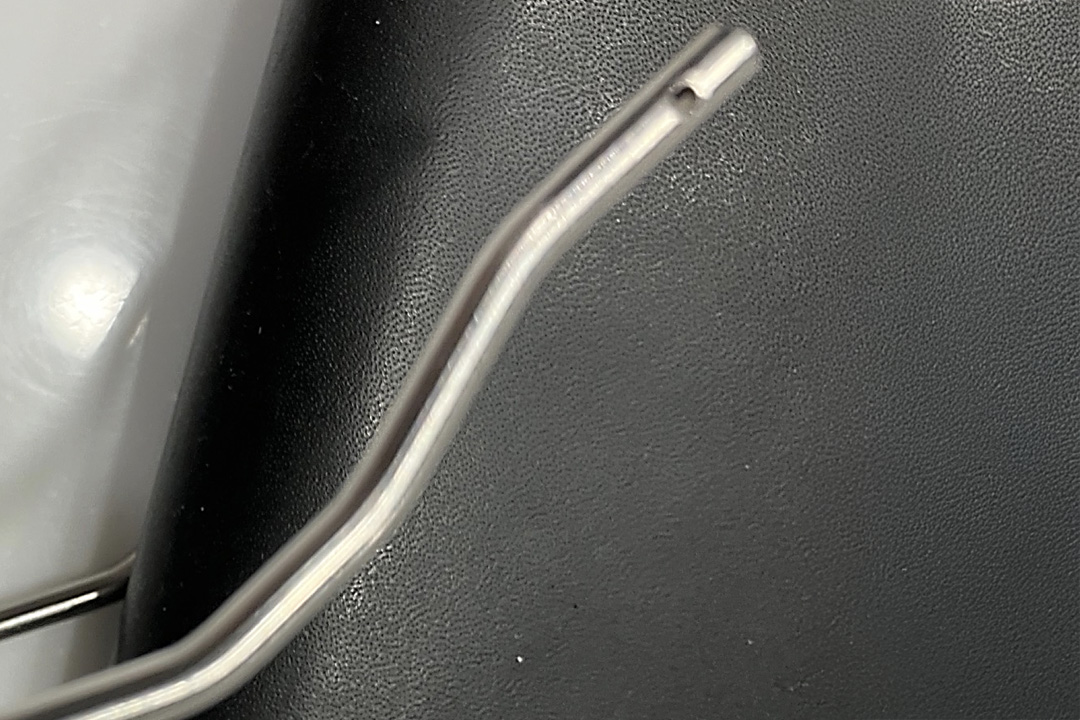

丸棒加工
- SUS材にて、各種曲げ加工
- 例 3mmφに1.2φの貫通丸穴開け

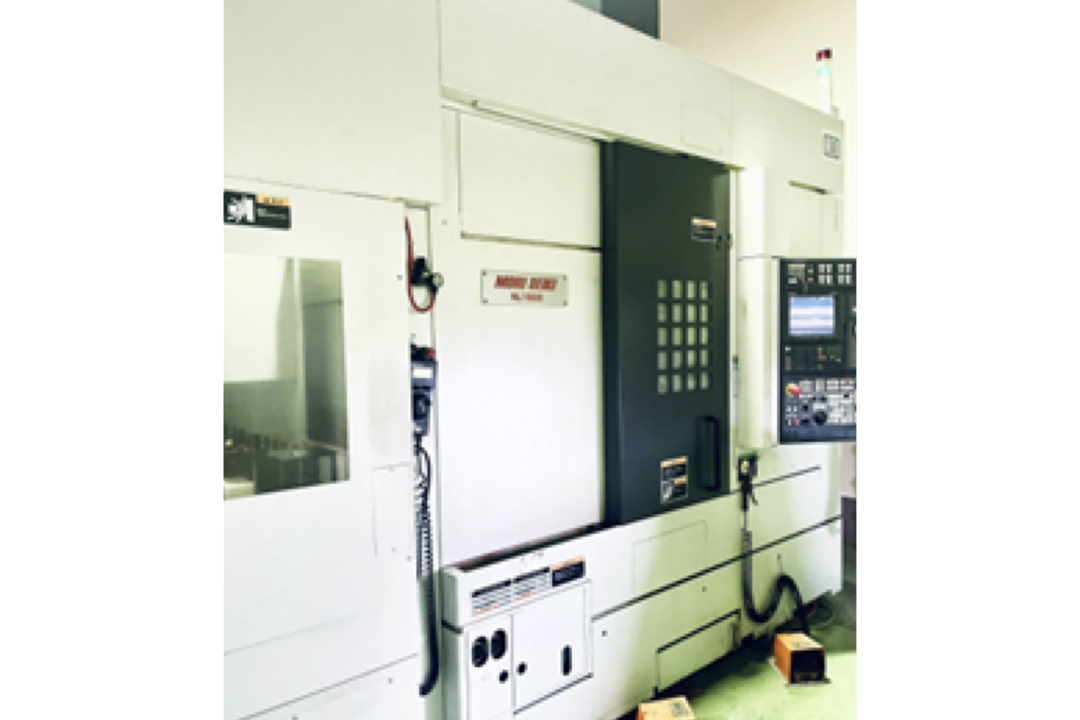

レース（旋削）加工
- マシンニング機器にて
- 内外の端面、表面加工
- 表面粗さ調整

SURFACE

表面処理・加飾処理技術

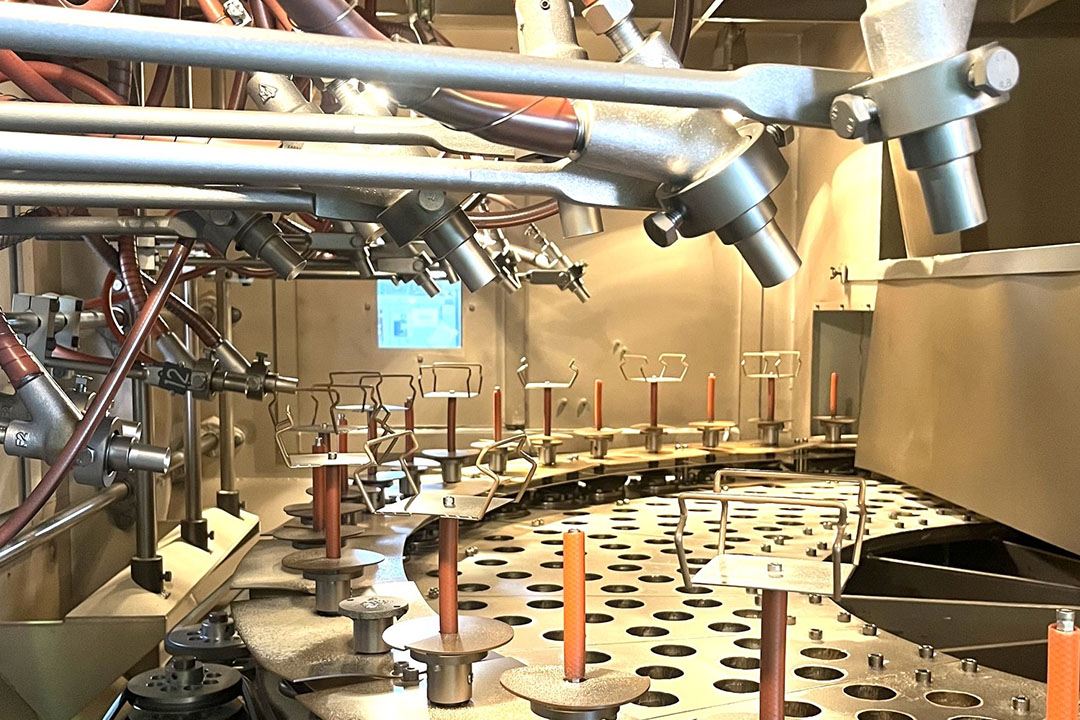

バレル処理
- プレス加工プロセスと直結して、バリ取り、
  表面仕上げまで
- 鏡面バレルも
- 機種も高速遠心、回転、振動、転倒タイプなど
- 多彩なメディア種

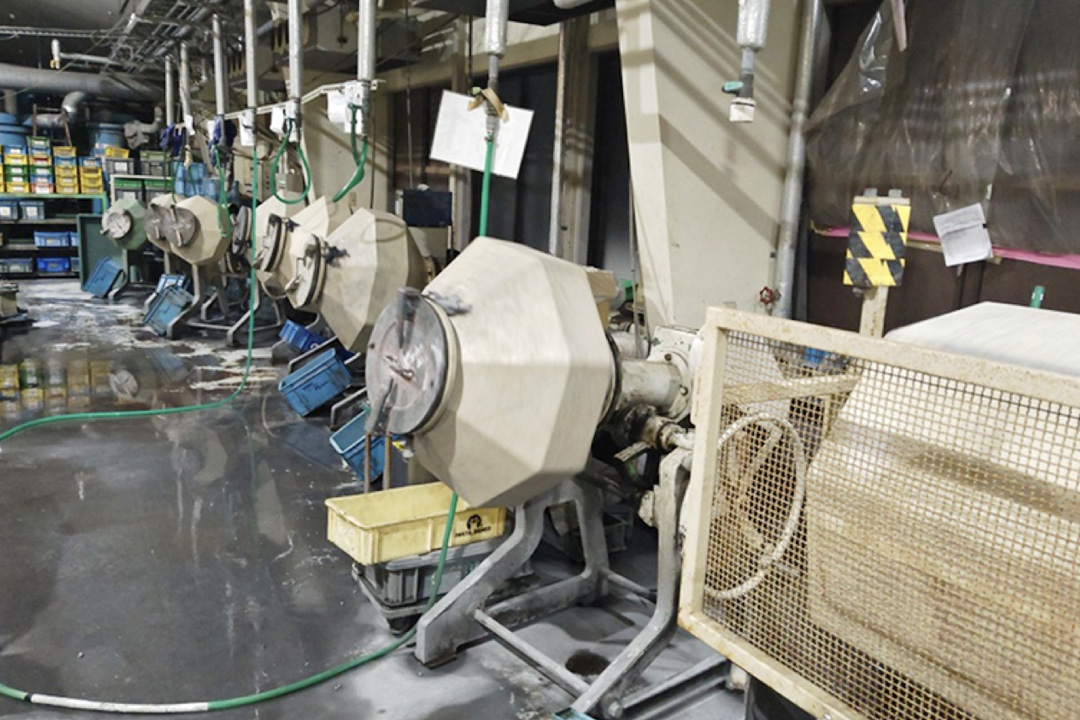

山形工場　バレル処理フロアー

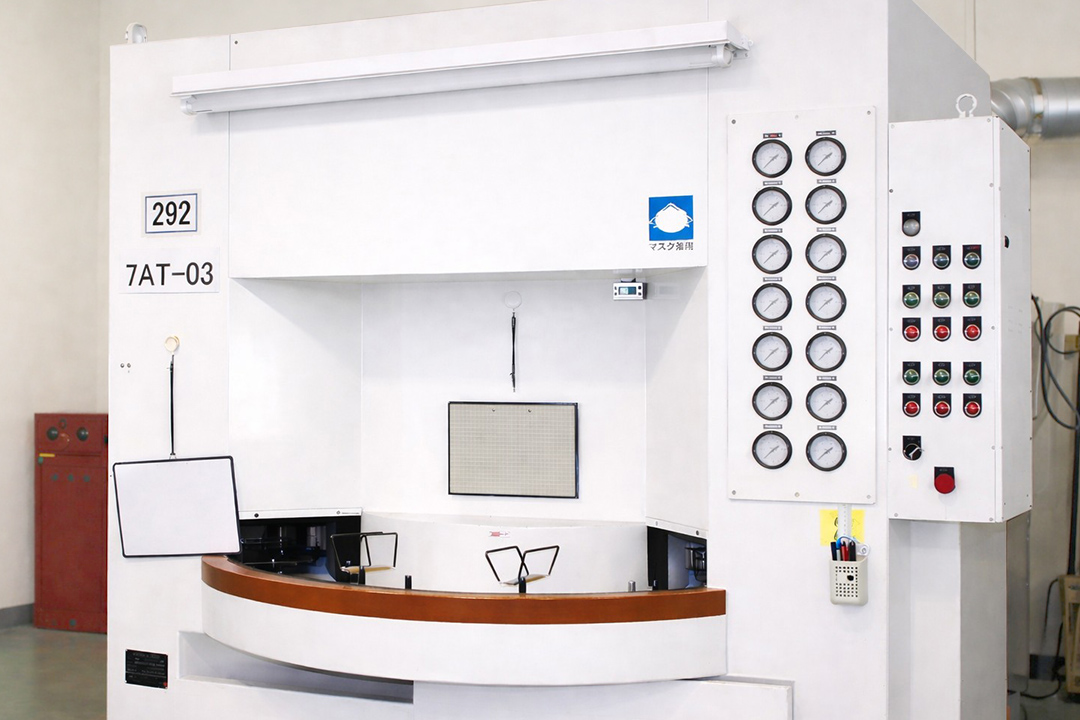

ブラスト加工
- プレス加工プロセスと直結して
- 下地処理、加飾仕上げ、荒地仕上げ
- 多彩なメディア種、スチール、アルミナ、
  ジルコニア、ガラスビーズ

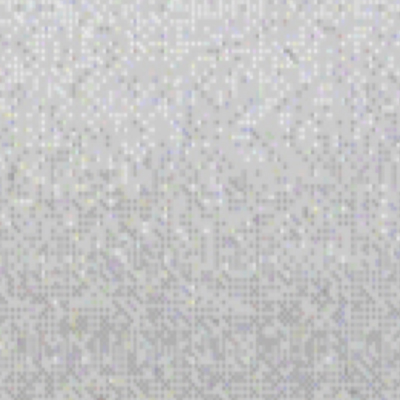

- 光沢仕上げ
  （ステンレス）

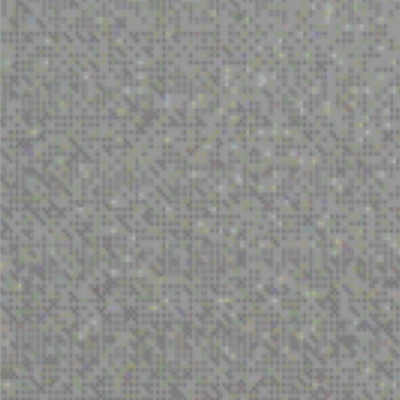

- 梨地処理
  （ステンレス）

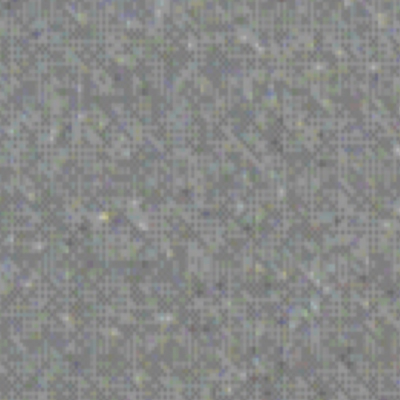

- 梨地処理
  （アルミ）
光沢バレル
- プレス加工プロセスと直結して
- 端面仕上げのみならず、表面美粧効果も

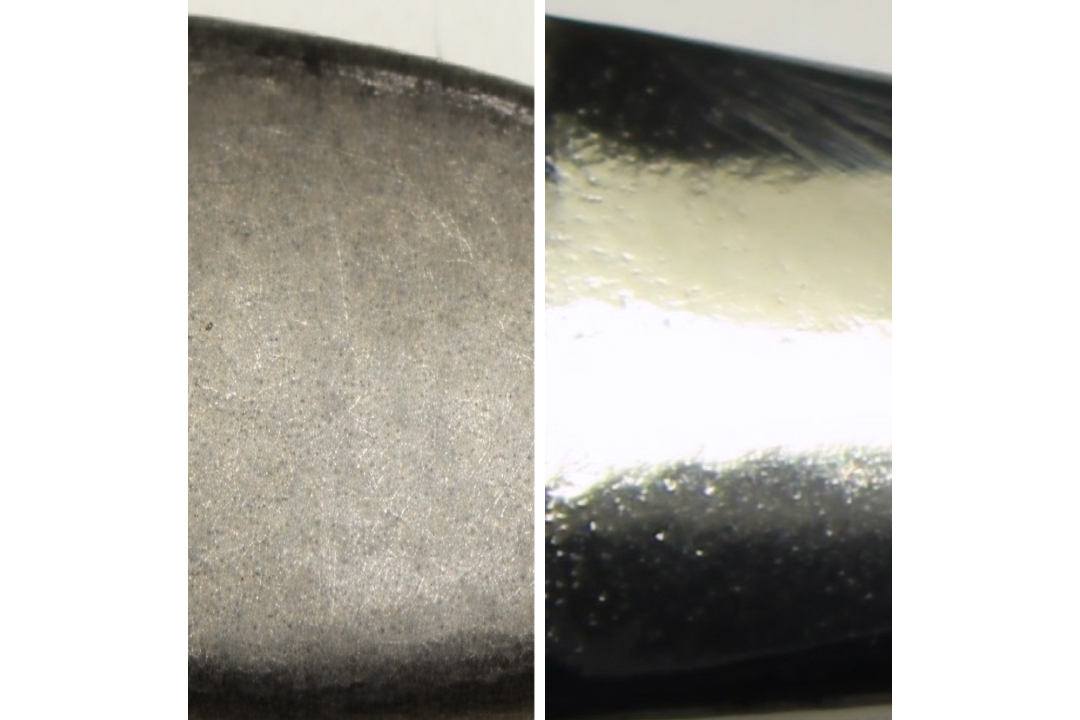

光沢バレル処理前＆処理後
レーザー加工
- ご要望の印字、マーキング
- 塗装品上での指定エリアの塗膜剥離、塗装時の
  マスキング以上の領域鮮明度・徹底度にて

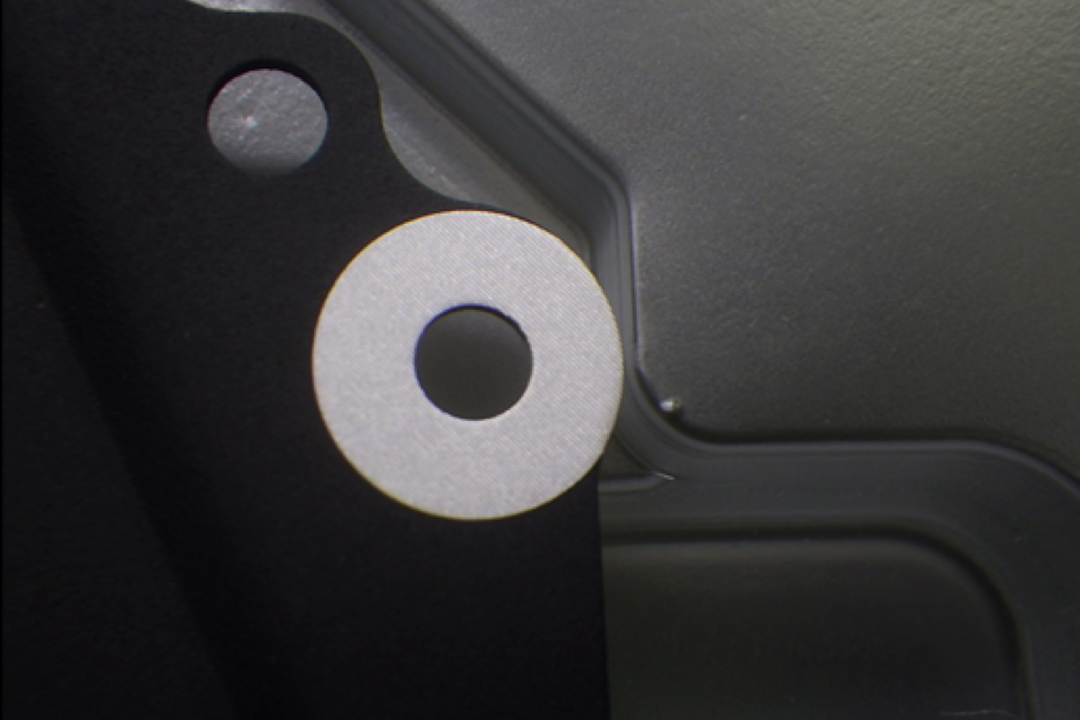

一例、ワッシャー配置部周りの塗膜除去

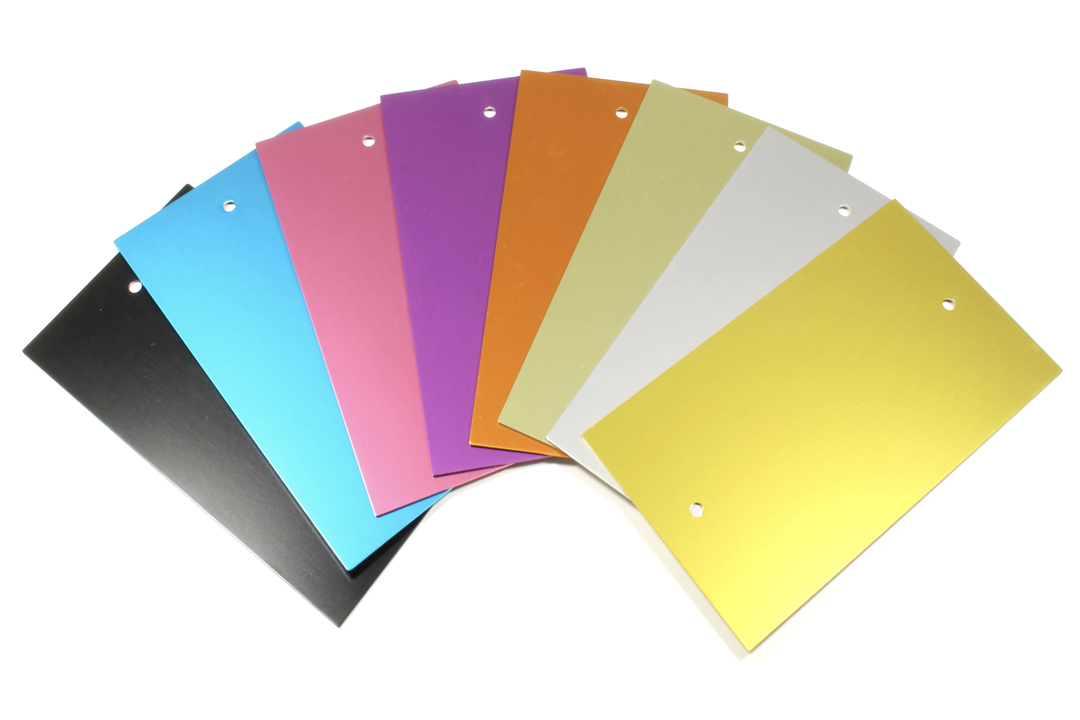

アルマイト処理
- アルミニウム表面に厚く酸化皮膜を生成する
  ことにより、耐食性・耐摩耗性を向上。
- 多彩なカラーバリエーションで、装飾性も
  高めます。（＊外注対応）

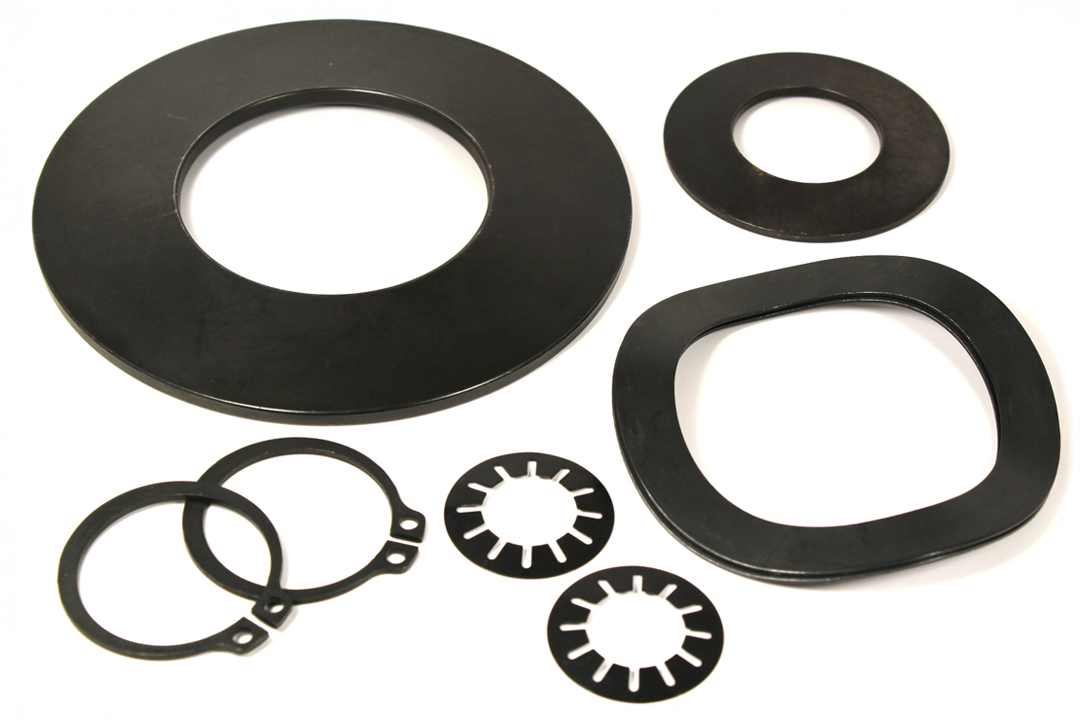

黒染め
- アルカリ処理で酸化被膜を生成。防錆、塗膜処理を施します。
- 社内に自動めっきラインを保有、プレス工程とも
  直結で、安定したプロセスでものづくり。
